格子型球磨机

格子型球磨机

在线咨询
在线留言

装球量:1.5-338t

进料粒度:≤20-≤25㎜

出料粒度:0.074-0.89㎜

适用物料:水泥、石灰、钢渣等各种矿石及其它物料。

产品介绍

格子型球磨机是物料被破碎之后,再进行粉碎的关键设备。该球磨机广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。

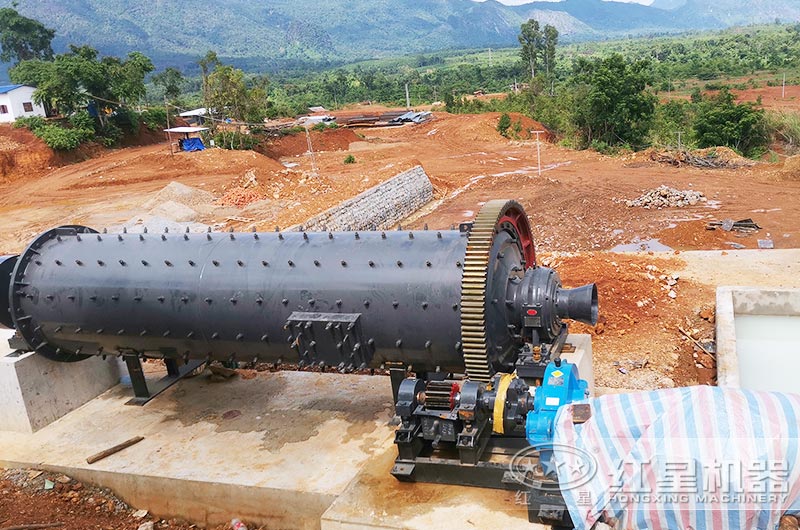

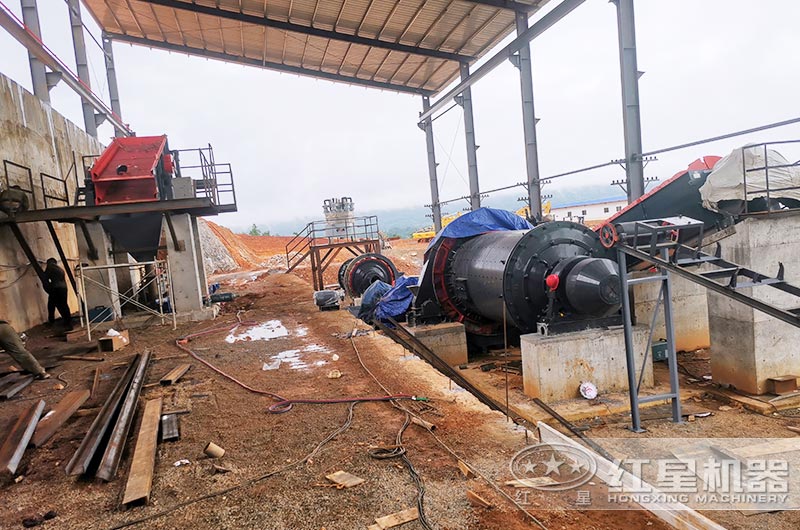

格子型球磨机图片

格子型球磨机

大型格子型球磨机

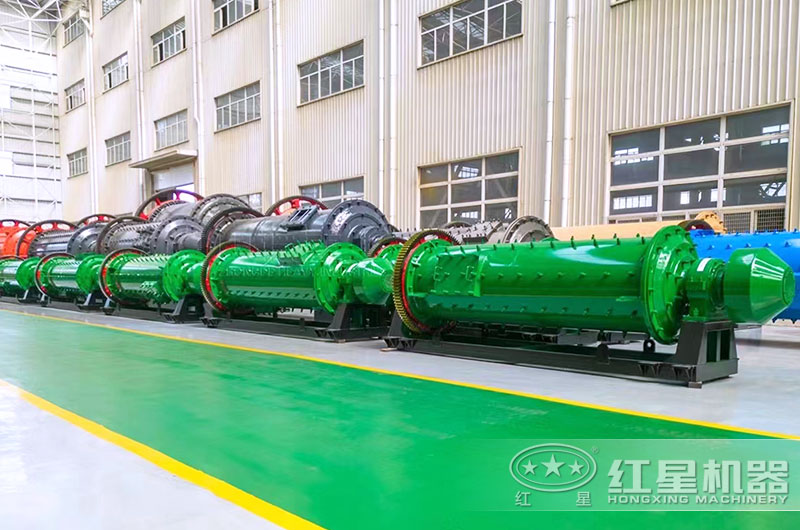

格子型球磨机生产厂家

格子型球磨机工作原理

本机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

格子型球磨机内部结构

格子型球磨机内部结构

格子型球磨机性能优势

主轴性能好、处理量高

主轴承采用了大直径双列调心棍子轴承,代替原来的滑动轴承,减少了摩擦,降低耗能,磨机容易启动。

保留了普通磨机的端盖结构形式,大口径进出料口,处理量大。

结构简单、运行平稳

给料器分为联合给料器和鼓形给料器两种,结构简单,分体安装。

没有惯性冲击,设备运行平稳,并减少了磨机停机停车维修时间,提高了效率。

格子型球磨机生产车间

格子型球磨机空轴润滑的解决方法

在轴承格子型球磨机中空轴安装滚动轴承的部位将直径加粗,格子型球磨机中空轴被冷却的稀油又将中空轴传导到轴承上的温度降至60°以下的正常范围内。这种轴承座的优点有以下几个方面:

1.稀油润滑优越于脂润滑,使轴承的磨擦系数降低,节电效果更好。

2.轴承正常运转的温度,比干油润滑的轴承温度要低得多,延长了轴承的使用寿命。

3.轴承下座设有油位观察油标,操作工能够随时看到油位高低,能够及时补充油量,防止因缺油而润滑不良,避免了轴承损坏事故的发生。

产品参数

球磨机
规格型号 进料粒度
(mm)
产量
(t/h)
Ф900×1800 <20 0.65-2
Ф900×3000 <20 1.1-3.5
Ф1200×2400 <25 1.5-4.8
Ф1200×3000 <25 1.6-5
Ф1200×4500 <25 1.6-5.8
Ф1500×3000 <25 2-5
Ф1500×4500 <25 3-6
Ф1500×5700 <25 3.5-6
Ф1830×3000 <25 4-10
Ф1830×4500 <25 4.5-12
Ф1830×6400 <25 6.5-15
Ф1830×7000 <25 7.5-17
Ф2100×3000 <25 6.5-36
Ф2100×4500 <25 8-43
Ф2100×7000 <25 12-48
Ф2200×4500 <25 9-45
Ф2200×6500 <25 14-26
Ф2200×7000 <25 15-28
Ф2200×7500 <25 15-30
Ф2400×3000 <25 7-50
Ф2400×4500 <25 8.5-60
Ф2700×4000 <25 22-80
Ф2700×4500 <25 26-90
Ф3200×4500 <25 按工艺条件定
Ф3600×4500 <25 按工艺条件定
Ф3600×6000 <25 按工艺条件定
Ф3600×8500 <25 45.8-256
Ф4000×5000 <25 45-208
Ф4000×6000 <25 65-248
Ф4000×6700 <25 75-252
Ф4500×6400 <25 84-306
Ф5030×6400 <25 98-386
Ф5030×8300 <25 118-500
Ф5500×8500 <25 148-615
