石子碎石机

石子碎石机

点击咨询 获取优惠报价

应用范围:耐火材料、水泥、化工、冶金、建材、矿山等行业。

适用物料:花岗岩、玄武岩、石灰石、河卵石、大理石、方解石、渣石、矿渣、石膏等各类矿山、岩石。

产品介绍

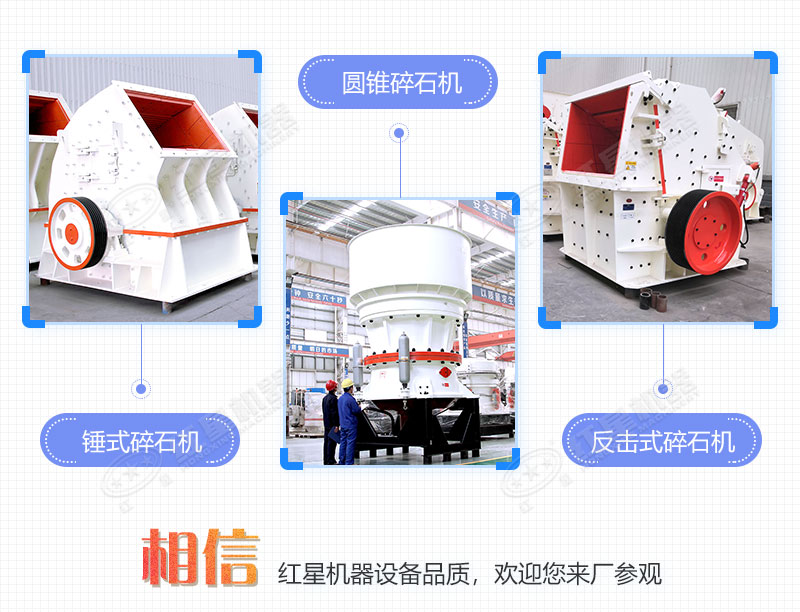

石子碎石机也称石子破碎机、石头粉碎机,是矿山开采主力设备,能够将开采的原矿石通过挤压、冲击等方式破碎成小块颗粒,破碎比大、产量高、产品粒度均匀,除了颚式破石机,目前市场上大概有十几种,根据产量大小,分为大型、中型、小型破碎机,按功能定位分类,有粗碎、中碎、细碎,常用有锤式碎石机、反击式碎石机和圆锥碎石机,所以常被用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门,破碎抗压强度不超过320兆帕的各种物料。

红星石子碎石机介绍视频

石子碎石机图片

颚式破石机图片

颚式破石机图片

石子碎石机图片

石子碎石机图片

破石机图片

石子碎石机工作原理

该系列碎石机(颚式碎石机)工作方式为曲动挤压型,其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出,电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产。

石子碎石机工作原理

石子碎石机内部结构

石子碎石机主要由固定颚板、活动鄂板、机架、上下护板、调整座、动鄂拉杆等组成。

颚式碎石机内部结构

石子碎石机性能优势

部件质量高、运行可靠

采用新型耐磨材料,动鄂总成采用高质量的铸钢件构成,使其更经久耐用,轴承座采用整体铸钢结构,并通过两个大型铸钢飞轮转动,此外重型偏心轴亦采用锻坯进行加工,这一切均使得颚式碎石机具有超凡的可靠性。

承载能力高、生产量大

选用轴承规格更大,承载能力更高,采用有限元分析技术,具有更高的强度,破碎腔采用对称v形结构,使实际进料口宽度与名义进料口宽度相一致,排料口调整更加快捷方便 。另外,采用了齿形护板,增大了鄂板的有效长度,产量更高。

双楔块式排料口调节系统

破石机采用双楔块调整排料口,减小工人劳动强度和停机时间,用户可以根据需要选装液压排料口装置,调整更为容易。

栓接机架、钢架底座

机架侧板和前墙板、后横梁之间采用圆柱销定位,高强螺栓紧固,可拆解结构便于运输和安装,电机座和主机一体化结构,使安装更加简便,节约占用空间。

客户现场

河北客户颚式破石机工作现场图片

河北客户颚式破石机工作现场图片

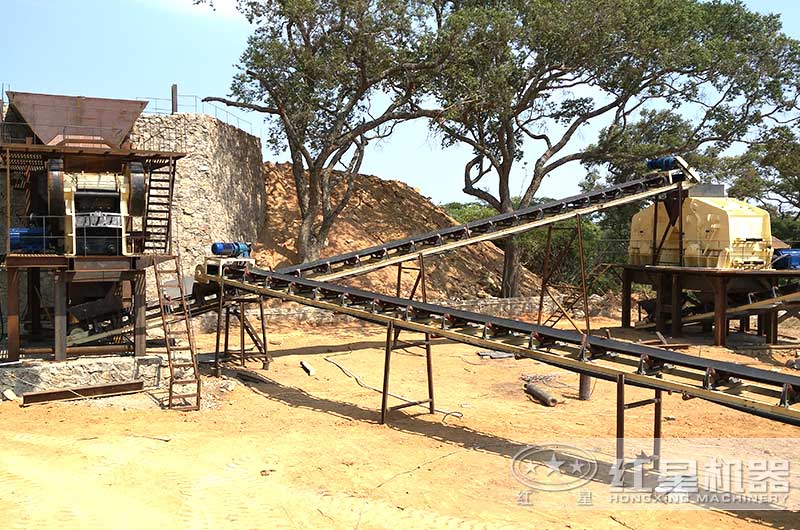

石子碎石机生产现场图片

石子碎石机生产现场图片

石子碎石机各地案例集锦

石子碎石机报价

可通过在线咨询直接了解石子碎石机价格是多少,有技术经理为您服务,另外,河南红星机器是四十年老牌厂家,拥有标准智能化设备厂房,原材、做工严谨,现货直接供应、及时发往所在地,后期有技术团队上门对设备进行安装、调试、技术培训等服务,欢迎来红星考察设备!

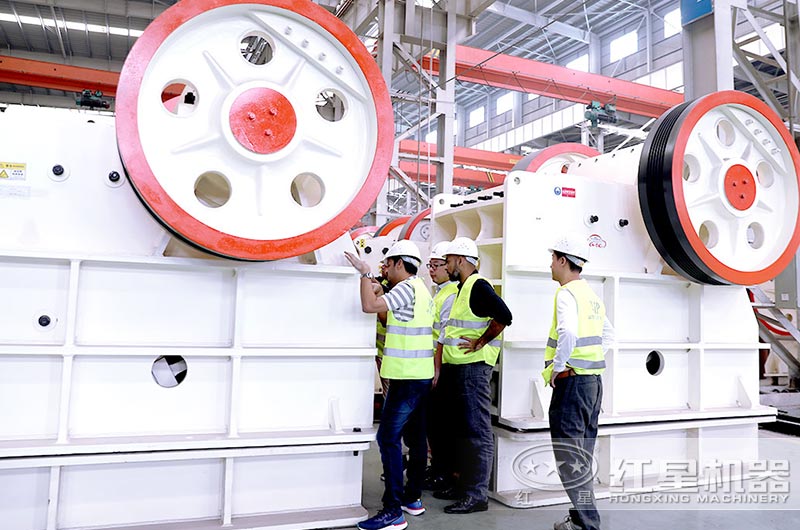

客户到厂考察设备

客户到厂考察设备

产品参数

颚式破碎机
反击式破碎机
圆锥破碎机
PCZ型重锤式破碎机
型号 最大进料粒度 (mm) 处理能力(t/h)
PE 150×250 125 1-3
PE 200×300 180 2-6
PE 200×350 180 3-10
PE 250×400 210 5-21
PE 400×600 340 16-64
PE 500×750 425 40-110
PE 600×750 500 80-240
PE 600×900 500 50-160
PE 750×1060 630 110-320
PE 900×1200 750 220-380
PE 1200×1500 1020 400-1000
PE 1500×1800 1200 500-1200
PEX 150×750 120 8-25
PEX 250×750 210 13-35
PEX 250×1000 210 16-52
PEX 250×1200 210 20-61
PEX 300×1300 250 16-105

注:产量根据不同物料,进料粒度等因素其结果将有所不同

规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
Φ1000×700 400×730 300 30-70
Φ1000×1050 400×1080 350 50-90
Φ1250×1050 400×1080 350 70-130
Φ1250×1400 400×1430 350 80-180
Φ1320×1500 860×1520 500 100-280
Φ1300×2000 993×20000 500 140-380
Φ1500×2000 830×2040 700 200-550
Φ1800×2000 1260×2040 800 300-800
规格 最大给料尺寸
(mm)
处理能力
(t/h)
Φ600 65 40
35 12-23
Φ900 115 50-90
60 20-65
50 15-50
Φ1200 145 110-168
100 42-135
50 18-105
Φ1750 215 180-360
185 80-210
85 60-180
Φ2200 300 420-700
230 130-410
100 80-200
型号 最佳进料粒度 (mm) 处理能力(t/h)
PCZ1308 ≤380 60-160
PCZ1410 ≤450 80-210
PCZ1610 ≤480 100-230
PCZ1612 ≤500 120-350
PCZ1615 ≤550 200-550
PCZ1716 ≤600 400-850
PCZ1720 ≤650 500-1000
PCZ1920 ≤750 800-1500
PCZ2225 ≤1000 1500-3000

注:产量根据不同物料,进料粒度等因素其结果将有所不同
