单缸圆锥破碎机

单缸圆锥破碎机

成品规格(mm) 更多规格可为您量身定制

点击咨询 获取优惠报价

电机功率:90-750kw

适用物料:褐煤、煤矸石、石块、硅砂、石英石、石灰、鹅卵石、钛铁矿等物料。

产品介绍

单缸圆锥破碎机也称单缸液压圆锥破碎机,是引进国外技术、结合中国金属材料的性能,为满足发展市场需求而设计的一种效率比较高的破碎机,外形简洁紧凑,通过底部单缸的特殊设计结构,完成了排料口直接调节、预防过铁、清腔的三个重要功能。因此,没有外挂的排料口调节机构,也没有外部液压缸或者弹簧的防过铁装置,整体外形结构简单紧凑。

单缸圆锥破碎机分别应用于中碎和细碎作业。被广泛应用于冶金、建筑、公路、化工、建材工业中,适于破碎高硬度和高磨蚀性的矿石及岩石,尤其在金属矿和建筑砂石料的破碎方面应用较为广泛。

单缸圆锥破碎机图片

单缸圆锥破碎机图片

单缸圆锥破碎机图片

单缸液压圆锥破碎机图片

不同规格设备展示

SC315、560单缸圆锥破碎机

SC315、560单缸圆锥破碎机

工作原理

单缸圆锥破碎机工作时,电机带动破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件带动偏心套组件和主轴组件以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。当物料加入到破碎腔后,主轴总成在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转。物料被摆动的内锥挤压破碎,破碎出的物料从而排料口排出。

单缸液压圆锥破碎机工作原理动画

性能优势

1、抗压能力强,破碎效率高

单缸圆锥破碎机的主轴上下两端均有支撑,能承受更大的破碎力,具有更高的破碎效率。

2、生产能力大,能耗低

机器在将破碎冲程、破碎速度以及破碎腔形状的恰到好处的组合设计,比老式圆锥破碎的产量高 35%~60%。

3、成品粒型好

采用特有的破碎腔以及层压破碎原理,使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀的特点。

4、轧臼壁不需要填料,更换更快捷方便

轧臼壁与锥体之间的接合面贴合稳固、牢靠,不再灌充填补剂,省去了每次换件的剔除和填充、填补料时间。

5、自动化程度高

经过不断改进和提升,单缸圆锥破碎机采用PLC+触摸屏的全自动控制系统,充分确保安全运行。

单缸圆锥破碎机集多重优势为一体

单缸圆锥破碎机集多重优势为一体

单缸圆锥破碎机生产现场视频看效果

这个生产现场视频这是江苏侯先生砂石厂,原料采用的是硬度较大的玄武岩,红星厂家技术经理根据其生产要求及原料属性,为其设计了时产300吨砂石生产线,采用设备就包括单缸圆锥破碎机,与颚式破碎机和多缸液压圆锥破搭配作业。整条生产线配置合理,运行稳定,带来较大收益,侯先生对此表示十分满意,具体生产视频如下:

单缸液压圆锥破碎机工作视频

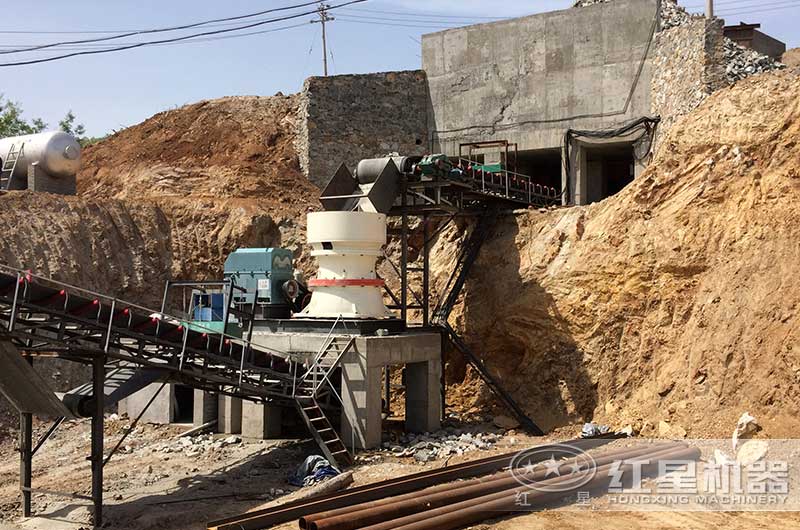

河南客户单缸圆锥破工作现场

河南客户单缸圆锥破工作现场

2台设备联合作业,产量高

2台设备联合作业,产量高

除以上地区外,单缸圆锥破碎机在广东、湖北、辽宁、四川等地区都有使用,想要了解更多客户现场,可以随时咨询,并免费获取适合您的生产方案,对设备进行安装、调试,保证在规定时间内投入生产,指导、培训企业操作人员。

单缸圆锥破碎机价格分析

不同选材用料,不同技术含量以及不同厂家出处下的单缸圆锥破碎机价格并不是一样的,有贵的,也有便宜的。另外不同用户选用型号也是有区别的,大规模就适合选用大型号单缸圆锥破,小规模石料厂适合选用较为便宜的小型圆锥破,了解具体单缸圆锥破价格多少,欢迎随时免费咨询我公司,河南红星机器厂家直销、质量可靠,诚邀您来厂实地参观考察。

福建宁德用户来厂考察选购单缸圆锥破碎机

福建宁德用户来厂考察选购单缸圆锥破碎机

产品参数

单缸圆锥破碎机

SC单缸圆锥破中碎系列技术参数:

型号 腔型  给料口尺寸 (mm) 处理能力(t/h)
SC100S C1 240 85-170
C2 200 70-130
SC160S C1 360 125-345
C2 300 108-305
SC250S C1 450 265-524
C2 400 225-448
SC315S C1 560 349-1050
C2 500 318-892
SC450S C1 600 498-1500
C2 480 454-1274

SC单缸圆锥破细碎系列技术参数:

型号 腔型 给料口尺寸 (mm) 处理能力 (t/h)
SC100 F1 150 45-135
F2 90 43-118
F3 50 25-40
SC160 F1 200 69-215
F2 115 57-184
F3 75 70-90
SC250 F1 240 116-396
F2 140 97-346
F3 70 90-251
SC315 F1 275 177-662
F2 215 209-643
F3 175 162-552
F4 85 175-325
SC560 F1 300 448-1512
F2 195 380-1373
F3 90 357-912
SC750 F1 370 394-2181
F2 300 342-2020
F3 230 267-1814
F4 120 248-1165
F5 85 185-1170

注:产量根据不同物料,进料粒度等因素其结果将有所不同
